球面とその周りに血管を貼る、スターフルーツ

まずは、こちらの記事と、こちらの記事を参考に球面を表示する。



%matplotlib inline
import matplotlib.pyplot as plt
import numpy as np
from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

# データ生成していく、u,vで2つの自由度持たせている。
u = np.linspace(0, 2 * np.pi, 100)
v = np.linspace(0, np.pi, 100)
#numpy.outerを使っているのは、u,vの2つの自由度を持たせたら、行列になる。
#なので、行列を作るために、2つのリスト(ベクトル)の外積を取った
x = 10 * np.outer(np.cos(u), np.sin(v))
y = 10 * np.outer(np.sin(u), np.sin(v))
z = 10 * np.outer(np.ones(np.size(u)), np.cos(v))


#表面を表示する・プロットしていく
ax.plot_surface(x, y, z,color="gold",rcount=2021, ccount=2021, antialiased=False)
plt.savefig("3d_ball.jpg",dpi=120)
plt.show()

f:id:medical-science:20211211184736p:plain



続いて、肺胞などをイメージすると、肺胞の周りに毛細血管が覆っていて、ガスを交換している。かたちについては、球体の周りに筒が張り付いている。

それを少し真似た図を作る。

筒が張り付いているとはいえ、球面にある程度接着して張り付いているので、結合組織なども考慮すれば、球面と筒は連続的として良さげ。(ただし、導関数が連続とは限らない)

%matplotlib inline
import matplotlib.pyplot as plt
import numpy as np
from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

def near(r,a,epsilon):# a と epsilon の近さに応じて重みをつけるための関数
  return abs(r-a-epsilon)+abs(r-a+epsilon)

epsilon = 0.05
# データ生成していく、u,vで2つの自由度持たせている。
u = np.linspace(0, 2 * np.pi, 100)
v = np.linspace(0, np.pi, 100)

#追加
a = np.pi*3/8
#numpy.outerを使っているのは、u,vの2つの自由度を持たせたら、行列になる。
#なので、行列を作るために、2つのリスト(ベクトル)の外積を取った
x = 10 * np.outer(np.cos(u), np.sin(v) + 0.2*np.exp(-10*near(v,a,epsilon)**2))
y = 10 * np.outer(np.sin(u), np.sin(v) + 0.2*np.exp(-10*near(v,a,epsilon)**2))
z = 10 * np.outer(np.ones(np.size(u)), np.cos(v) + 0.2*np.exp(-10*near(v,a,epsilon)**2))
#Expで、ガウス分布のような重みづけをして、ふっくらした形にする。

#表面を表示する・プロットしていく
fig = plt.figure(figsize=(6,6))
ax = fig.add_subplot(111, projection='3d')
ax.plot_surface(x, y, z,color="darkred",rcount=201, ccount=201, antialiased=False)
plt.savefig("3d_ball.jpg",dpi=120)
plt.show()

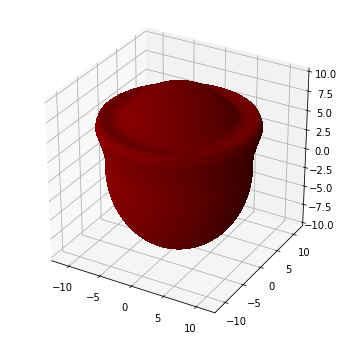

f:id:medical-science:20211211204612p:plain

3/8πの部分付近に毛細血管を貼った肺胞。

実際には、多くの毛細血管、そして、形も分岐があったり、曲がったりしている。

時間があればそれをモデリングしたい。



ちなみに、サイクロイドを使うことで周期性を利用した、面白いことが出来る。

%matplotlib inline
import matplotlib.pyplot as plt
import numpy as np
from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

# データ生成していく、u,vで2つの自由度持たせている。
u = np.linspace(0, 2 * np.pi, 1000)
v = np.linspace(0, np.pi, 1000)

#numpy.outerを使っているのは、u,vの2つの自由度を持たせたら、行列になる。
#なので、行列を作るために、2つのリスト(ベクトル)の外積を取った
x = 10 * np.outer*1
y = 10 * np.outer*2
#ちなみに、少し周期を変えることで、サイクロイドのように、周期的にガタガタさせる
z = 10 * np.outer(np.ones(np.size(u)), np.cos(v))

#表面を表示する・プロットしていく
fig = plt.figure(figsize=(6,6))
ax = fig.add_subplot(111, projection='3d')
ax.plot_surface(x, y, z,color="yellow",rcount=201, ccount=201, antialiased=False)
plt.savefig("3d_ball.jpg",dpi=120)
plt.show()

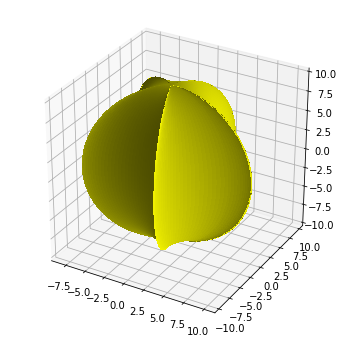

f:id:medical-science:20211211215300p:plain


これは、果物のスターフルーツ様である。(本物はもう少しギザギザしているが)

スターフルーツはインドなどの南アジア、熱帯アジアが原産で、熱帯や亜熱帯で栽培される。日本なら沖縄など。

神経毒であるカランボキシンを含んでいるので、腎臓の機能が悪い人は、神経症状が出る。

シュウ酸を微量に含むので、腎機能低下時に、カルシウムと結合してシュウ酸カルシウム結石症になる。

バイバイ!









*1:np.cos(4*u)/5+4*np.cos(u)/5), np.sin(v

*2:np.sin(4*u)/5-4*np.sin(u)/5), np.sin(v
